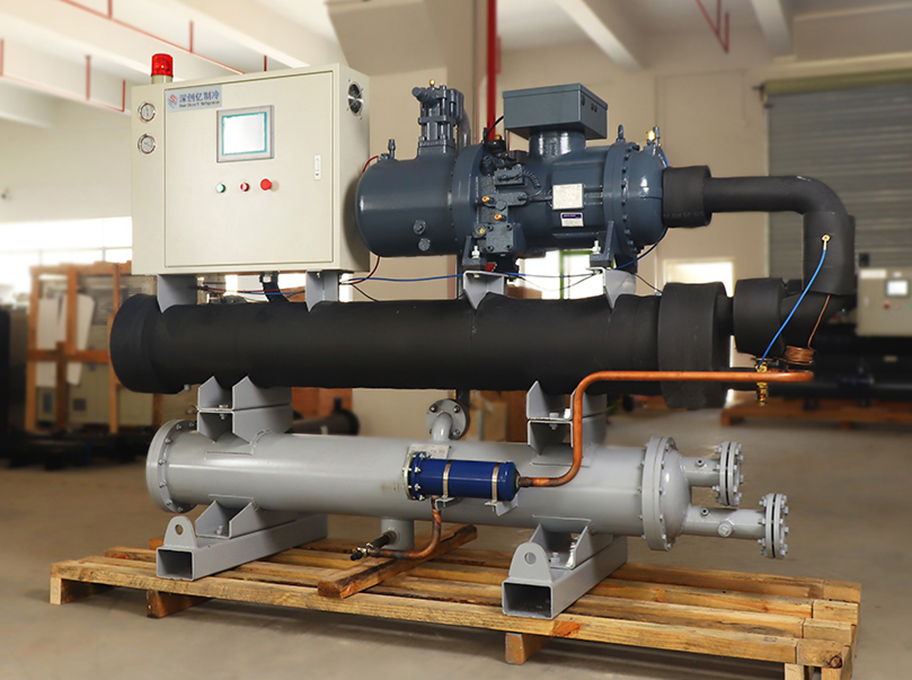

水冷螺桿式工業冷水機組
(此機可定制耐酸堿式、低溫式、防爆式)
【溫度范圍】:溫度控制范圍在﹢3℃至30℃之間,可按需求調節控制溫度。
【應用范圍】:“深創億”牌冷水機用途十分廣泛,工業、制冷、化工、塑膠、電子、電鍍、電泳 、鍍膜、五金、包裝、印刷、油墨、塑膠成型、機械、制藥設備、電子機械、激光噴涂、電路板生產、電子蕊片制造、造紙、制藥業、鋁氧化、超聲波清洗、皮革、紡織、食品加工、焊接、熱力塑型、鑄造、表面處理領域、玩具、醫療、航天、吹膜、焊機、電泳、新能源、新材料、精細化工、醫藥化學、薄膜冷卻、機床、液壓油冷卻、飲料、測試工況應用、注焊接、養殖、塑料成型、注塑、擠塑、吹瓶、熱力塑型 、機械切削加工、非切削加工、鑄造 、表面處理、醫療設備、混泥土攪拌站等眾多行業領域客戶依據各行各業工藝需求專業提供系統制冷控溫解決方案。
專業為客戶“量身定制”所需產品,在提高機器生產效率的同時,減少因溫度不適造成的次品,提高產品的質量及產量,使企業獲得較佳效益和品質,深創億在中國工業核心城市群建都設有售后服務中心,為您提供更加優質的售后服務保障。
一、采用高能效壓縮機
精選原裝歐美進口 半封閉螺桿式和半密閉往復式壓縮機,壓縮機精選BITZER(德國比澤爾)、HANBELL(臺灣漢鐘)、等原裝進口壓縮機,性能好、噪音低,低能耗,根據客戶需要和冷噸位大小,采用單機或多機組合。壓縮機可依負載變化,自動交替運轉,自動能量調節 (25%-50%-75%-100%),平衡各壓縮機的運行時數,大大延長了冷水機組的使用期限。
二、殼管式蒸發器(高效換熱內螺紋銅管)
深創億牌螺桿式冷水機的蒸發器銅管采用內螺紋式增強管,銅管內表面有螺紋,銅管外表面光滑、冷卻效果好,蒸發器筒身以25mm厚PE保溫板保溫,不結露,冷量損失少。運用CAD/CAM加工技術,配合CNC加工中心制作完成,結構緊湊,可靠性高,外形美觀,高效節能。
三、殼管式冷凝器(采用高效外螺紋換熱銅管)
深創億牌螺桿式冷水機的冷凝器使用高效外螺紋銅管加工成梯形低助管,增強傳熱能力,散熱量大,體積小巧;銅管內表面光滑,使水壓降低,易清洗保養。運用CAD/CAM加工技術,配合CNC加工中心制作完成,結構緊湊,可靠性高,外形美觀,高效節能。
四、保護裝置(12種安全保護裝置,安全無故障運行達48000小時以上)
深創億牌冷水機全部工業冷水機組保護系統裝置有:溫度控制開關、防凍開關、可熔栓、高低壓壓力開關、過載保護器,壓縮機過熱保護器,壓縮機頻繁啟動保護器及異常指示燈。
五、電腦控制系統
電控采用高智能PLC、PC級微電腦控制系統,如美國邦普,德國西門子控制器,反應靈敏,控制精確,可做遠程監視與控制,操作簡單,主機與電源接駁。故障率低,安全系數高,安裝簡單,系統控制可即時調整,直觀可靠。
六、冷凍配件
冷凍配件全部選用知名 EMERSON(美國艾默生),ALCO(美國艾柯),DANFOSS(丹麥丹佛斯)等,性能卓越,安全環保。
水冷螺桿式冷水機組參數 | |||||||||
型號 | SCY-30S | SCY-40S | SCY-50S | SCY-60S | SCY-80S | SCY-90S | SCY-100S | ||
使用電源 | 3∮-50Hz-380v | ||||||||
制冷量 | kw | 108 | 145 | 173 | 196 | 260 | 293 | 335 | |
Kcal/h | 92880 | 124700 | 148780 | 170280 | 223600 | 251980 | 288100 | ||
消耗電力 | kw | 20.3 | 27.8 | 33.2 | 38 | 51.2 | 56.5 | 64.8 | |
冷凍水量 | m³/h | 18 | 24 | 29 | 33 | 46 | 50 | 54 | |
冷卻水量 | m³/h | 22 | 29 | 35 | 40 | 55 | 62 | 68 | |
壓縮機 | 型式 | 半密閉螺桿式 | |||||||
啟動方式 | Y-△啟動 | ||||||||
數量 | 臺 | 1 | |||||||
容量調節 | % | 0,25,50,100 | |||||||
輸入功率 | kw | 22 | 30 | 36 | 41 | 56 | 61 | 70 | |
冷凍油 | 型式 | SUNISO-4GS | |||||||
填充量 | L | 7 | 7 | 7 | 8 | 12 | 16 | 16 | |
冷媒 | 型式 | R-22 | |||||||
控制方式 | 感溫式外部均壓膨脹閥 | ||||||||
填充量 | kg | 18 | 22 | 27 | 32 | 42 | 48 | 54 | |
蒸發器 | 型式 | 殼管式(高效換熱內螺紋銅管) | |||||||
管徑 | in | PT2-1/2” | PT3” | PT4” | |||||
冷凝器 | 型式 | 殼管式(高效換熱內螺紋銅管) | |||||||
管徑 | in | PT3” | PT4” | ||||||
保護裝置 | 高低壓開關,防凍保護,可溶栓,過載保護裝置,線圈過熱保護器,溫度自動保護開關等 | ||||||||
外型尺寸 | 長 | mm | 2250 | 2300 | 2500 | 2500 | 2600 | 2800 | 2800 |
寬 | mm | 800 | 800 | 800 | 800 | 850 | 850 | 850 | |
高 | mm | 1450 | 1450 | 1550 | 1550 | 1700 | 1700 | 1800 | |
機組重量 | kg | 1020 | 1150 | 1350 | 1500 | 1680 | 1800 | 1930 | |
注釋: | |||||||||
1.以上規格參數能力的測定工況:冷凍水入口溫度12℃,出口溫度7℃,冷卻水進水溫度30℃,出口溫度35℃: | |||||||||
2.以上產品不斷改良及創新,規格如有更改,怒不另行通知,敬請諒解,可根據客戶實際的需求訂制機型。 |
水冷螺桿式冷水機組參數 | |||||||||
型號 | SCY-120S | SCY-150S | SCY-180S | SCY-200S | SCY-220S | SCY-240S | SCY-260S | ||
使用電源 | 3∮-50Hz-380v | ||||||||
制冷量 | kw | 409 | 480 | 572 | 638 | 715 | 805 | 866 | |
Kcal/h | 351740 | 412800 | 491920 | 548680 | 614900 | 692300 | 744760 | ||
消耗電力 | kw | 78.5 | 93.5 | 110.5 | 121.8 | 137 | 154.5 | 166.8 | |
冷凍水量 | m³/h | 68 | 80 | 95 | 106 | 122 | 132 | 140 | |
冷卻水量 | m³/h | 82 | 98 | 116 | 129 | 148 | 155 | 172 | |
壓縮機 | 型式 | 半密閉螺桿式 | |||||||
啟動方式 | Y-△啟動 | ||||||||
容量調節 | % | 0,25,50,100 | |||||||
數量 | 臺 | 1 | |||||||
輸入功率 | kw | 85 | 100 | 119 | 132 | 148 | 167 | 180 | |
冷凍油 | 型式 | SUNISO-4GS | |||||||
填充量 | L | 16 | 18 | 23 | 23 | 28 | 28 | 28 | |
冷媒 | 型式 | R-22 | |||||||
控制方式 | 感溫式外部均壓膨脹閥 | ||||||||
填充量 | kg | 64 | 73 | 92 | 103 | 116 | 122 | 131 | |
蒸發器 | 型式 | 殼管式(高效換熱內螺紋銅管) | |||||||
管徑 | in | PT5” | PT6” | PT8” | |||||
冷凝器 | 型式 | 殼管式(高效換熱內螺紋銅管) | |||||||
管徑 | in | PT5” | PT6” | ||||||
保護裝置 | 高低壓開關,防凍保護,可溶栓,過載保護裝置,線圈過熱保護器,溫度自動保護開關等 | ||||||||
外型尺寸 | 長 | mm | 3200 | 3300 | 3500 | 3650 | 3650 | 3950 | 3950 |
寬 | mm | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1000 | |
高 | mm | 1800 | 1800 | 1900 | 1900 | 2020 | 2020 | 2020 | |
機組重量 | kg | 2250 | 2500 | 2650 | 2850 | 3000 | 3350 | 3600 | |
注釋: | |||||||||
1.以上規格參數能力的測定工況:冷凍水入口溫度12℃,出口溫度7℃,冷卻水進水溫度30℃,出口溫度35℃: | |||||||||
2.以上產品不斷改良及創新,規格如有更改,怒不另行通知,敬請諒解,可根據客戶實際的需求訂制機型。 |
